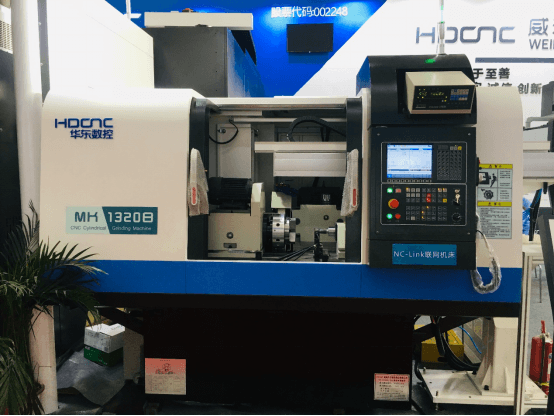

HNC-808DG磨削數控系統
磨床數控裝置HNC-808DG磨削數控系統采用上下分體結構。支持客戶定制。模塊化，便捷安裝；全部是鋁合金結構，高端大氣；10.4寸高亮液晶顯示屏，良好的視覺感受水晶按鍵，美觀，操作感提升；全新的IPC，硬件性能提升；選配觸摸屏，另外針對磨削行業，增加了專用的一些實用、便捷的面板和按鍵，同時為客戶預留了一些自定義功能按鍵，滿足差異化客戶需求。
使用說明下載產品特點
Features1、圖形化編程
圖形化編程工藝全面、豐富，涵蓋常用磨削工藝需求。操作員無須專業知識，簡易編程。優化系統操作，提升實用性。
2、磨削工藝模塊
考慮客戶靈活編程需求，系統集成了工藝模塊包，包括：無震蕩切入磨、走刀磨、多次切入走刀磨、量儀對刀和砂輪修整等，客戶根據實際情況靈活調用。
3、簡易的界面二次開發功能
針對客戶的定制化需求，華中8型提供二次開發平臺。二次開發操作簡單，靈活，只需要修改XML文件，不需要專業的軟件開發知識，就可以擁有屬于客戶自己的專屬界面。
4、斜軸功能
編程按照笛卡爾坐標系編程，實現Z軸跟隨X聯動。既可以磨削外圓，又可以高效磨削端面。
5、電子齒輪箱
可以根據取決于多達五個引導軸的線性運動組對某個跟隨軸的運動進行控制。每個引導軸可以通過耦合系數定義引導軸和跟隨軸之間的關系。在激活某個電子齒輪箱軸組合的情況下，通過使單個引導軸運動分量乘以其耦合系數，由加法構成所計算的跟隨軸運動分量。該功能常用于滾齒加工中直齒、斜齒和弧齒的加工。
6、視頻輔助對刀
采用高清攝像頭采集加工圖樣信息，經過數控系統處理轉化為彩色圖像，在刀補界面顯示出來，對刀安全方便，隨時觀察加工狀態情景。
7、切點跟隨
控制X軸跟隨C軸運動，始終保持砂輪外圓面和磨削的工件表面相切，實現偏心圓和非圓表面的磨削。電機高速高頻響應，優化算法，擁有誤差補償技術。
8、豐富的應用場景

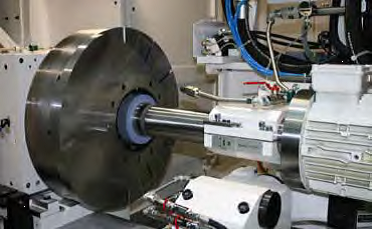

（1）內圓磨削
●震蕩磨削，
●高頻，高效，
●精準
?

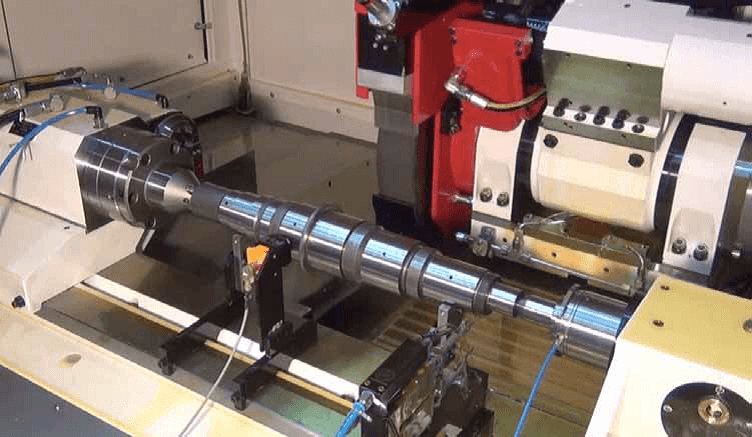

（2） 外圓磨
●通過豐富的磨削方式加工，實現多種零件的磨削，
●工藝優化，磨削時間降低30%。
●可以磨削多臺階，長軸類，薄壁類工件。

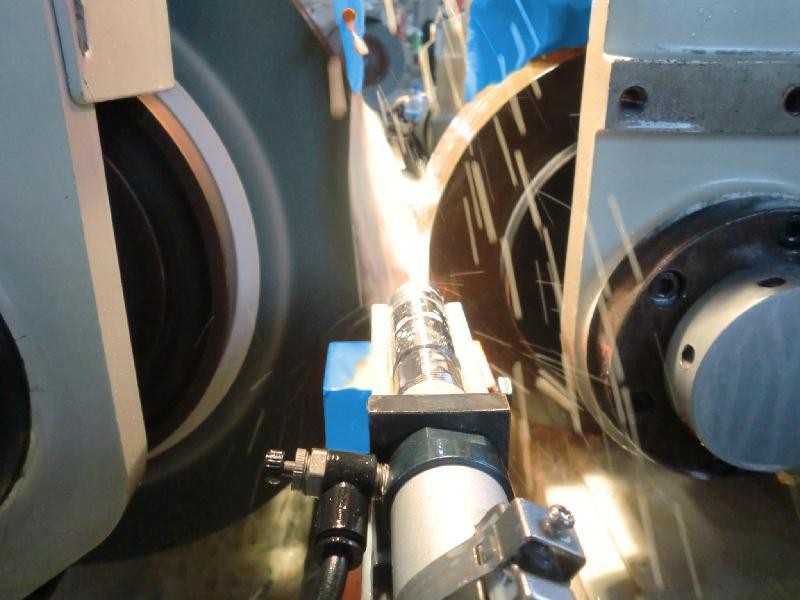

（3）無心磨
● 切入磨，通磨，切入-通磨
● 支持在線測量
● 高響應，高速，高精度

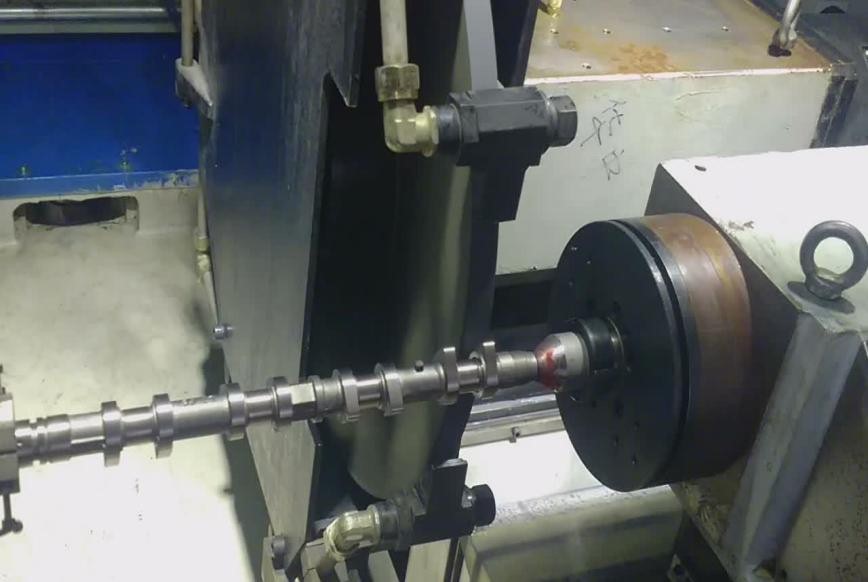

（4）凸輪磨削
●EtherCat協議，響應快
●橫線速控制，精度高
●優化凸輪算法，精度高

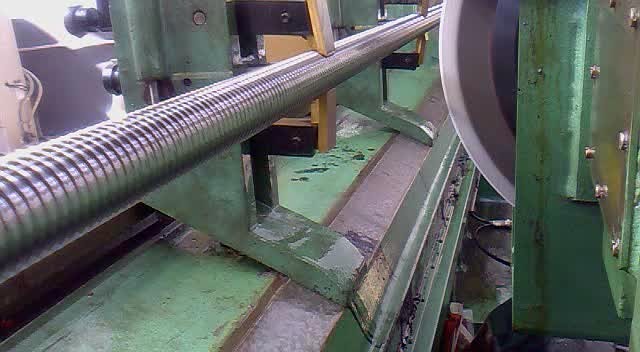

（5）螺紋絲杠磨
● 在線監測，在線補償
● 對刀方便，精度高
● 優化磨削方案
?

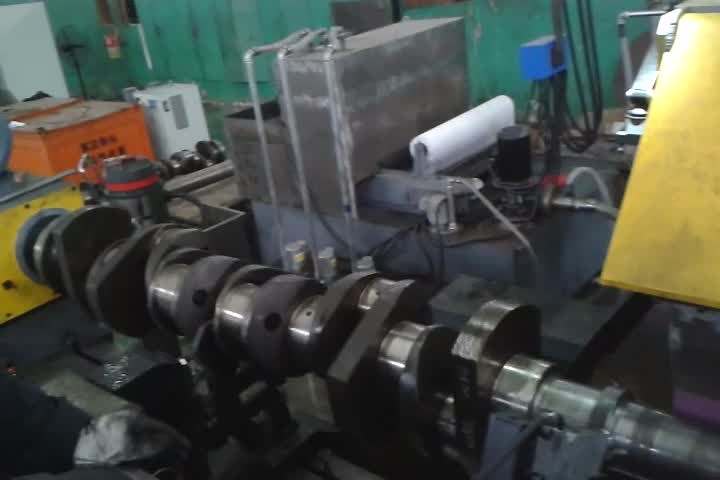

（6）曲軸
●EtherCat協議，響應快
●橫線速控制，精度高
●優化切點跟隨算法，精度高
●誤差控制和補償
?
（7）齒輪磨削
●電子齒輪箱
●支持直齒、斜齒和弧齒加工
●優化控制算法
?

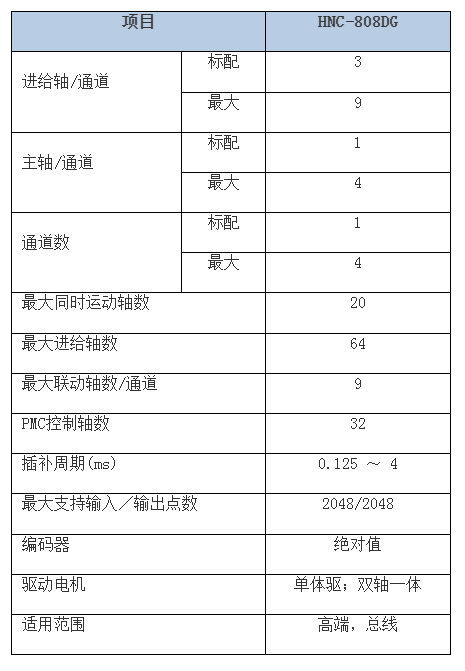

產品參數
Product parameters
產品尺寸
Product Size
應用案例
Application Cases
